Weil Tontechnik nicht jedermanns/-fraus Sache ist, habe ich (Stoney) hier Informationen zusammengestellt, die es erleichtern sollen, mit unserer Tonanlage umzugehen. Ich hoffe, alles ist verständlich, aber nicht zu umständlich. Fragen, Kommentare etc. bitte gern an mich, etwa per Email (stoney (at) euroots (dot) com).
Einleitung
Unsere Tonanlage besteht aus einen Powermixer (=Mischpult und Verstärker in einem) und zwei Boxen (passiv = ohne eigene Verstärkung).
Das bedeutet:
- nur der Powermixer muss ans Netz angesteckt werden
- die Boxen sind nur über Kabel mit dem Mixer verbunden.
Unsere Anlage ist im Barraum neben dem Konzertraum abgestellt. Wir müssen sie von dort holen und auf der Bühne aufbauen:
- Der Powermixer kommt irgendwo auf die Bühne, z.B. in die Mitte vor den Vorhang.
- Die Lautsprecher stellen wir in die Ecken vor den Vorhang.

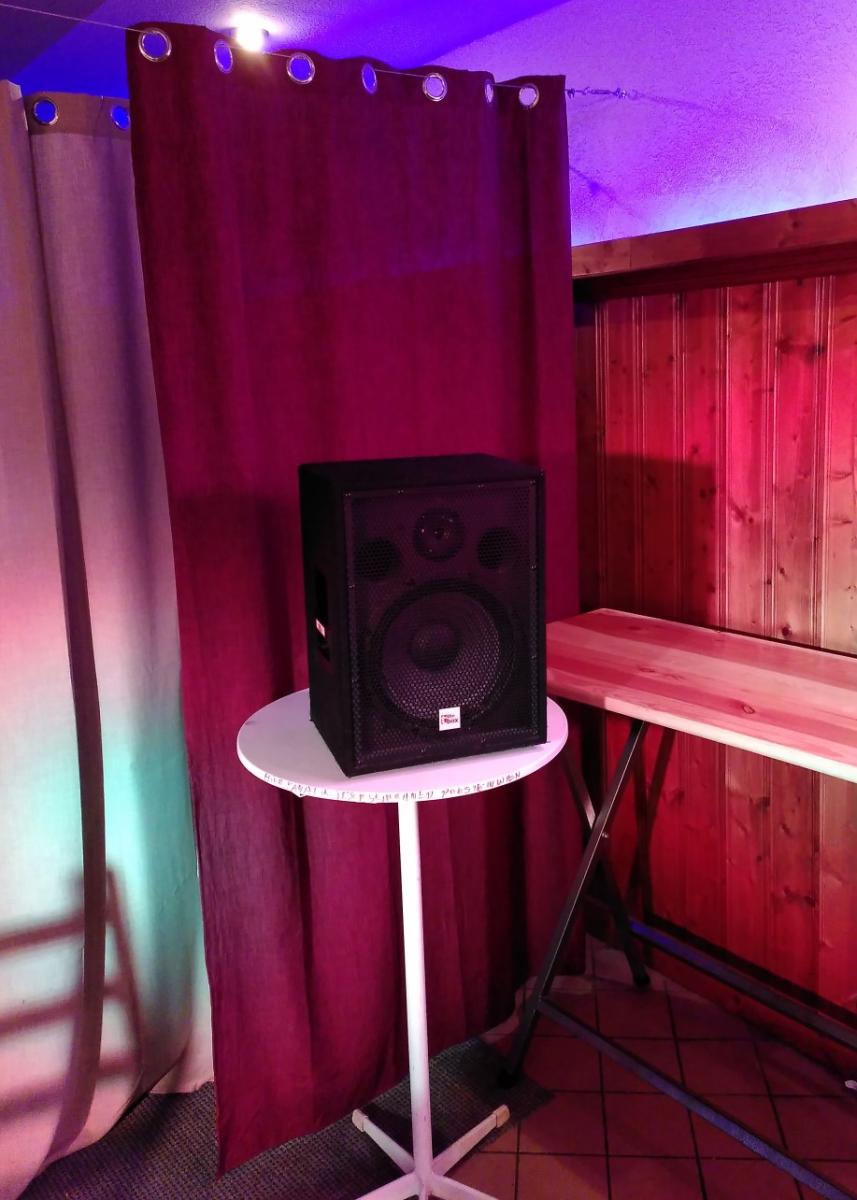

Lautsprecher-Aufstellung
Da wir aktuell keine Boxenstative haben, verwenden wir zwei gleich hohe Stehtische.
Sie sollen zum Publikum zeigen, mit ein bisschen einem Winkel, 20° vielleicht, nach innen gerichtet. So etwa:
Verkabelung
Kabel und Mikros sind ebenfalls im Barraum verwahrt, in der kleinen Kommode rechts gleich nach dem Eingang in der unteren Lade.
- Natürlich muss der Powermixer angesteckt werden (Netzkabel) und eingeschaltet werden. (Rückseite links).

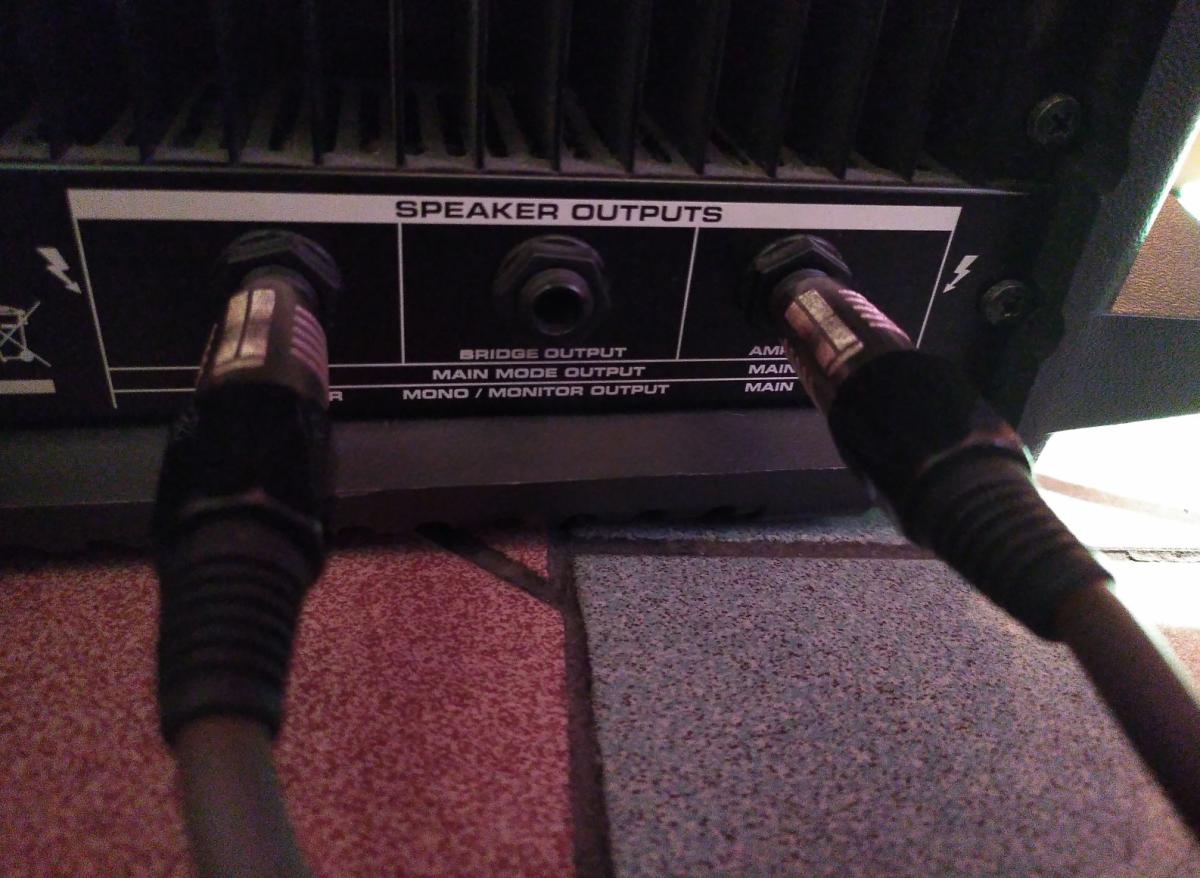

- Vom Powermixer zu den Boxen führen Klinkenkabel - diese superlangen dunkelgrauen Kabel sind das. An der Rückseite vom Powermixer (unten rechts) anstecken, in die beiden äußeren Buchsen:

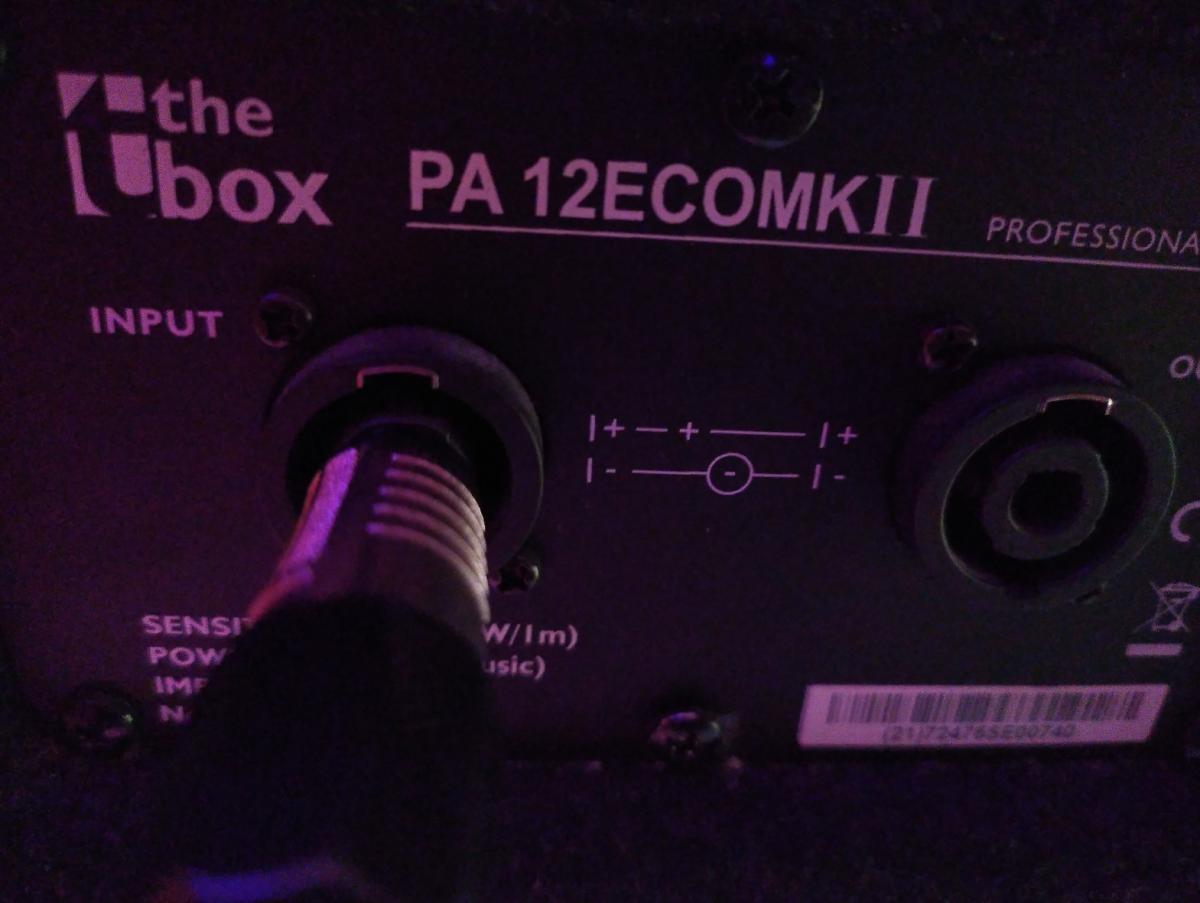

Die jeweils anderen Enden der Lautsprecherkabel werden in die Boxen gesteckt:
Vorderseite Powermixer
Auf der Vorderseite des Powermixers kann ich einiges einstecken und einstellen.
- In der linken Hälfte geht es um Klang und Lautstärke für die einzelnen Instrumenten/Mikrophon-Kanäle (sog. Channelstrips),
- in der rechten geht es um die Lautstärke insgesamt (Main-Regler) und um den Gesamtklang (Equalizer und Halleffekt).

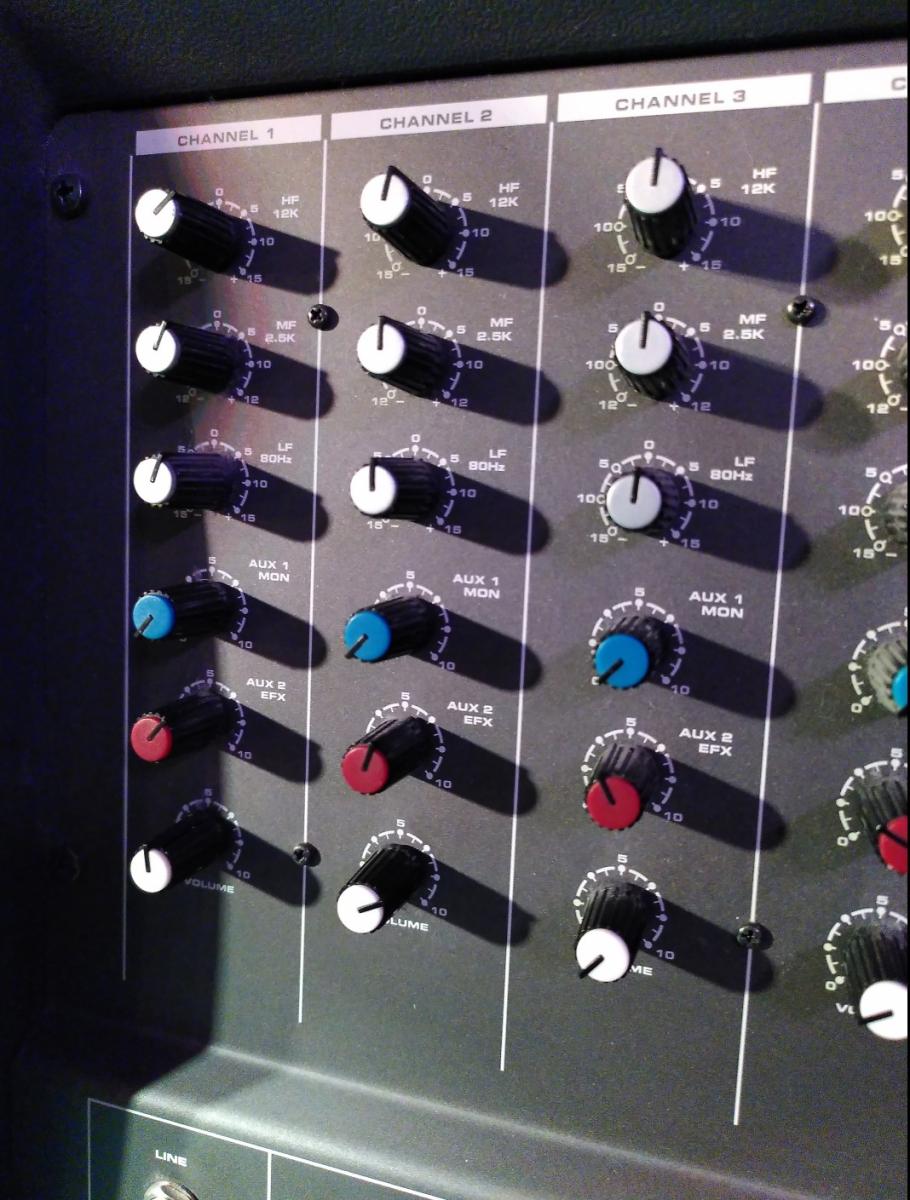

Die Channelstrips
In der linken Hälfte vorne sind Regler für jeweils einen Eingangskanal: vertikal angeordnet sind hier Einstellknöpfe und eine Eingangsbuchse jeweils für ein Mikrophon bzw Instrument.
Mit den Drehknöpfen kann ich dort jeweils für ein Instrument bzw. eine Stimme den Klang, den Halleffekt und die Lautstärke einstellen (von oben nach unten)
- Knopf 1-3 weiß: Klangeinstellung für den Kanal. Am Beginn die Regler nach oben ("12h") stellen und ggf. behutsam Höhen (für Klarheit, Helligkeit), Mitten (für Direktheit, Punch), Bässe (für Wärme, mehr "Körper") verändern.
- Knopf 4 blau: aktuell nicht verwendet; wäre für einen etwigen Zusatzlautsprecher (Monitor).
- Knopf 5 rot: Halleffekt für einen bestimmten Kanal (Achtung, der Hall muss auch insgesamt aktiviert sein, siehe weiter unten).
- Grundregeln: Stimmen und Melodieinstrumente bekommen mehr Hall, eher perkussive Instrumente (z.B. Begleit-Gitarre, Schlagzeug) oder Bass keinen oder sehr wenig Hall.
- Knopf 6 weiß: hier wird die Lautstärke des Kanals eingestellt. Um überhaupt etwas zu hören, bitte auch den Main-Regler (nächster Abschnitt) aufdrehen.

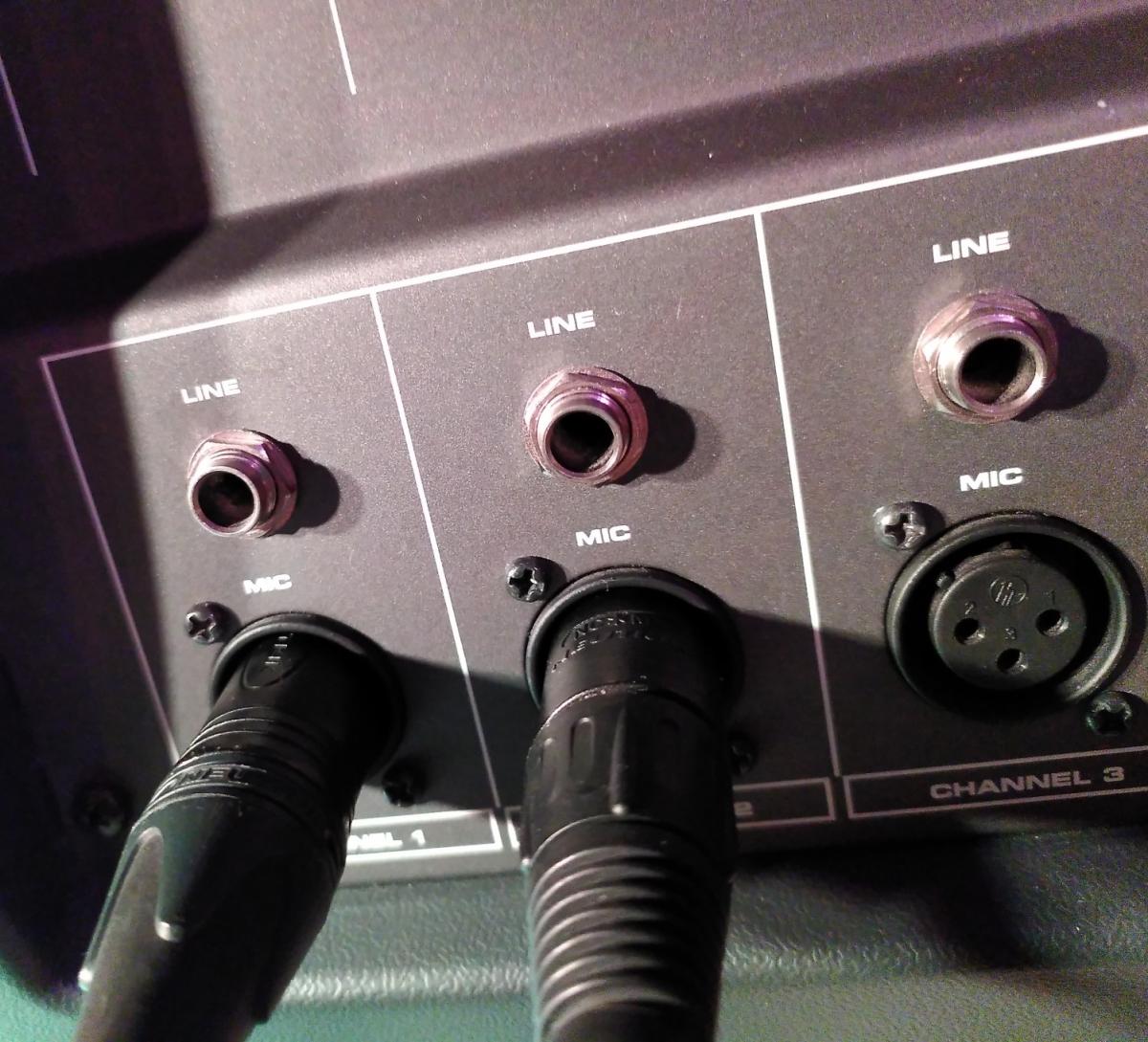

Unter den Drehknöpfen sind die Eingangsbuchsen für den jeweiligen Kanal, da stecke ich Mikrophon (XLR) bzw. Instrument (Klinke) an:
Wichtig: vor dem Einstecken die Lautstärke darüber ganz nach links drehen, nach dem Einstecken allmählich lauter drehen.

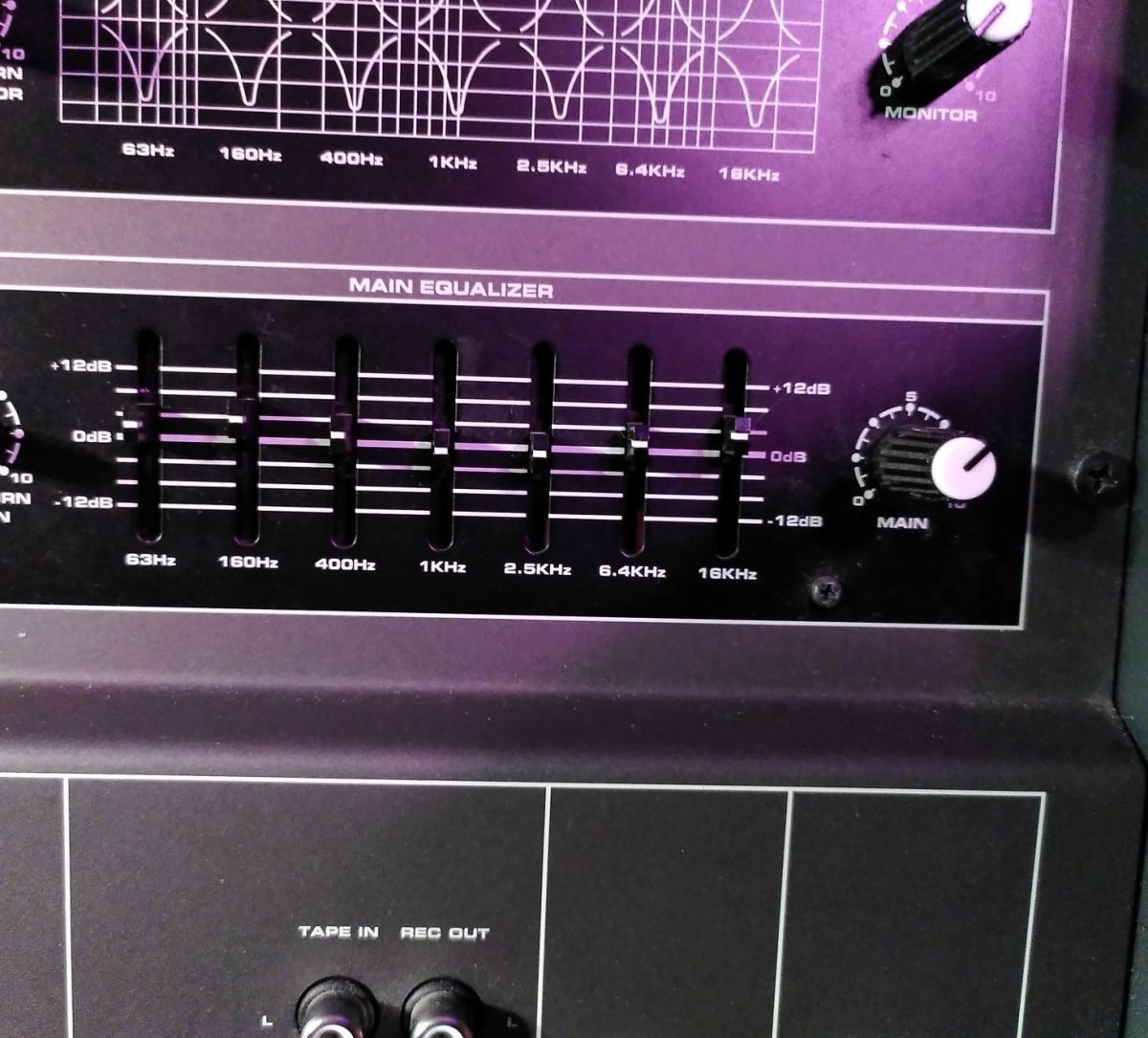

Main-Regler und Equalizer
Damit kommen jetzt hoffentlich schon Signale in den Mixer hinein.
Damit auch etwas weiter an die Boxen geht, muss ich in der rechten Hälfte des Powermixers etwas einstellen.
Der wichtigste Knopf ist hier der, wo MAIN druntersteht. Er regelt die Gesamtlautstärke, die an die Boxen geht.
- Für die Gesamtlautstärke ist oft eine Einstellung etwas über der Mitte (z.B. "ein oder zwei Uhr") gut, z.B. so wie auf dem Bild.
- Achtung: Beim Ein- und Ausstecken von Kabeln ist es gut, den Main-Knopf abzudrehen (ganz nach links).
Den Knopf drüber (MONITOR) können wir eher ignorieren, es sei denn wir hätten extra Monitorboxen angeschlossen.
Direkt links vom Main Button ist der Equalizer, da kann man den Gesamtklang einstellen. In unserem Raum klingt es oft ganz gut, wenn die Mitten (1 kHz und 2,5kHz) leicht abgesenkt sind, die Bässe und Höhen leicht angehoben. Eh so wie auf dem Photo zu sehen.

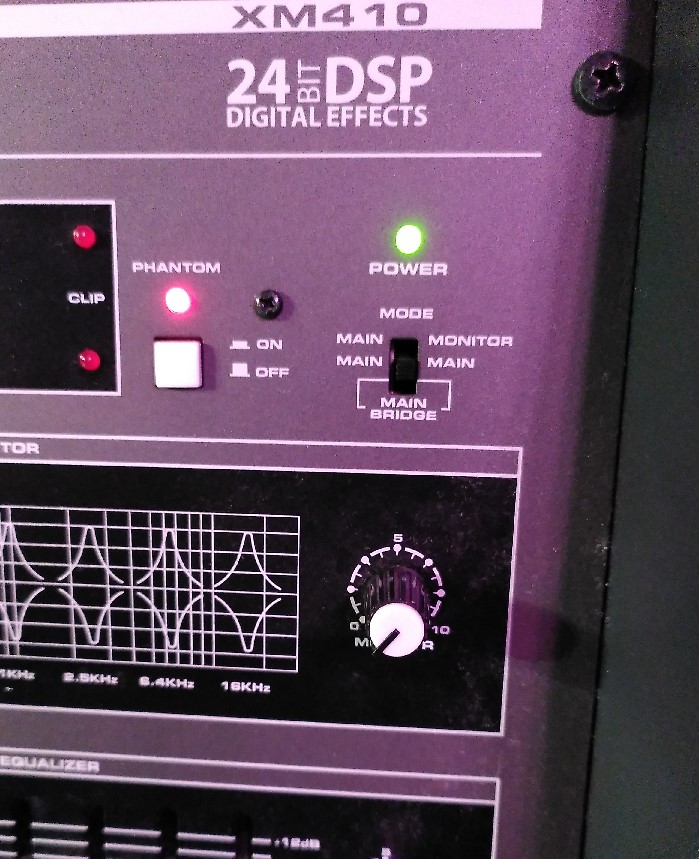

Phantomspeisung
Manche Instrumente bzw. Mikros brauchen Strom vom Mixer, etwa so wie eine USB-Speisung vom Computer.
Dafür muss die Phantomspeisung eingeschaltet sein / die rote LED brennen:
Gleich neben dem Phantom-Taster ist ein Schalter, der einstellt, welche Kanäle der Mixer anspeist. Er kann gern in der Mittelposition (MAIN-MAIN) bleiben.
Halleffekt

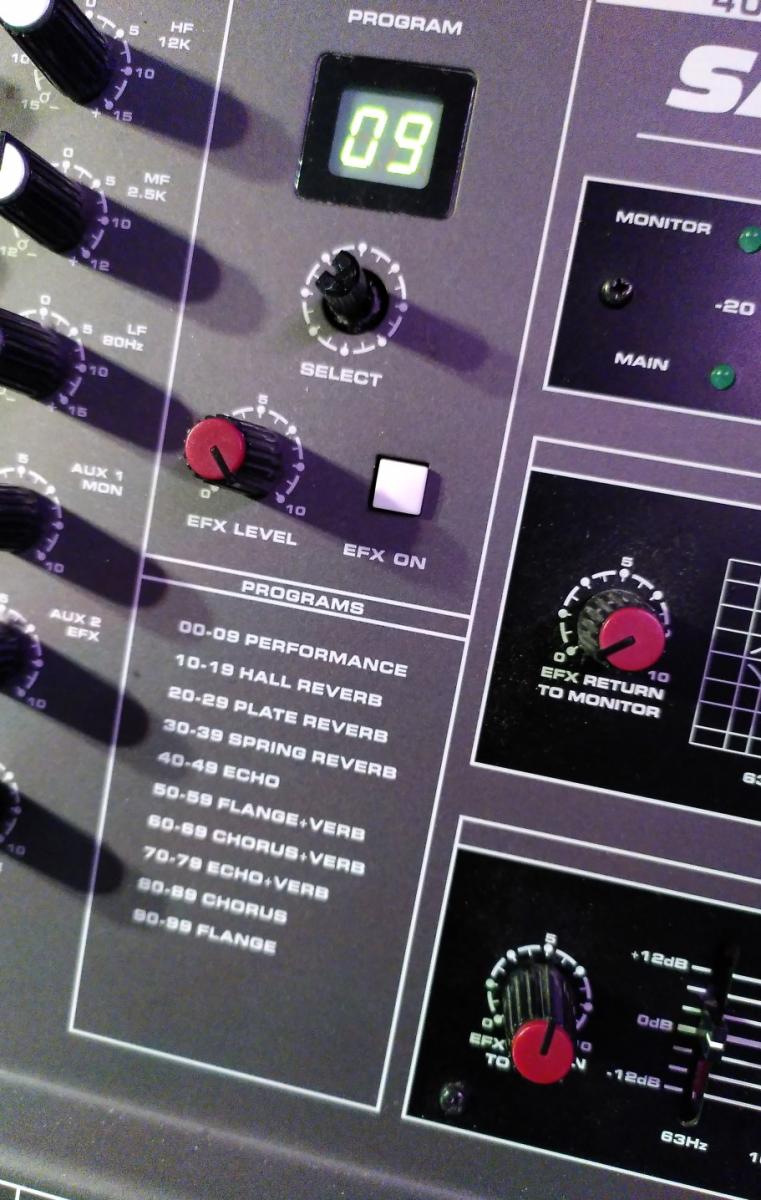

Zu guter Letzt noch wichtig ist der Halleffekt. Hier lassen sich unterschiedliche Programme wählen, die etwa Räume unterschiedlicher Art simulieren und damit dem Klang mehr Räumlichkeit verleihen.
- Hall-Ein/Ausschalter: Mit dem kleinen weißen Taster "EFX ON" wird den Hall ein- und ausgeschaltet.
- Hall-Programmwahl: Mit dem Drehknopf "SELECT" unter dem kleinen LED-Display lässt sich das Programm auswählen. Ich persönlich finde etwa Programm 9 oftmals geeignet.
- EFX to Main: Damit der Hall auch hörbar wird, bitte den roten Knopf unten neben dem Summen-EQ aufdrehen. Etwa Mittelposition ("12 Uhr") etwa sollte passen.
- Um zu regeln, wieviel Hall jeweils ein Instrument / eine Stimme bekommt, stelle ich das jeweils am zugehörigen Kanal mit dem roten Knopf dort ein (siehe weiter oben unter "Die Channelstrips").
Das wäre jetzt einmal alles. Bei kurzfristigen Fragen ruft bitte an (+43 699 - 10 436 415)! :)
-- Stoney
